HIỆN TƯỢNG NỨT TƯỜNG KHI XÂY GẠCH XIMANG CỐT LIỆU.
I- Hiện tường nứt rạn chân chim , mạch nứt thường nằm ngang có hướng chạy zích zắc , chỉ nứt phần vữa tô trát ngoài và nứt ở mạch vữa liên kết các khối gạch.
Nguyên nhân chính là do mạch vữa ,liên kết các viên gạch, mặt vữa tô trát mất nước nên không hóa rắn hoàn toàn dẫn đến độ chịu của mạch vữa liên kết bị giảm mạnh ( mac bị giảm). Chất kết dính ximang trong vữa đóng rắn theo cơ chế thủy hóa, nếu bị mất nước sẽ dẫn đến hiện tượng trên.
Nguyên nhân làm mất nước là do độ háo nước của gạch lớn khi tiếp xúc mạch vữa sẽ hút hết nước của mạch vữa.
Nguyên nhân chính gây ra độ háo nước của gạch không nung chính là độ xốp của gạch. Gạch càng xốp độ háo nước càng mạnh do vậy hiện tượng tường bị nứt khi xây bằng gạch nhẹ khí chưng áp hoặc bằng gạch nhẹ bê tông bọt và vữa thông thường (dù đã thêm phụ gia Sika siêu dẻo giảm nước) thì bị nứt rất nặng ( để giải quyết tình trạng này khi thi công phải dùng vữa đặc biệt nôm na là dùng keo dán gạch ) . kế đến là gạch không nung theo công nghệ rung ép, loại này khi dùng vữa có phụ gia siêu dẻo giảm nước thì hiện tượng bị nhẹ hơn nhưng việc bảo hành nứt tường vẫn là nỗi đau đầu ám ảnh .
Gạch ống không nung xi măng cốt liệu công nghệ ép tĩnh giải quyết hoàn toàn vấn đề này . phân bố hạt kín khít độ hút nước 7-8%, độ rỗng phân bố cục bộ theo lổ rỗng chiếm 40%,tỉ trong đạt 1150kg/m3, kích thước 80x80x180 phù hợp với văn hóa xây dựng truyền thống (quăng bắt,cầm nắm trát vữa ).Gạch loại này chắc chắn là loại gạch mong đợi của tương lai ...
II- Hiện tượng nứt xuyên tường , mạch nứt thẳng thường xuất phát từ giữa đà bê tông đỡ tường. Vết nứt xuyên qua thân gạch và mạch vữa .
Nguyên nhân là do xuống móng , đà đỡ tường bị võng. Bản chất của gạch xi măng cốt liệu là cũng hệ vật liệu với lớp vữa xây tô nên bám dính rất chắc vào khối gạch. Khi móng hoặc đà đỡ chuyển vị nhẹ lập tức xuất hiện các vết nứt nhỏ như sợi tóc thẳng xuyên tường , xuyên qua các khối gạch. Do vậy tường xây dùng gạch xi măng cốt liệu nên chọn gạch có tỉ trọng nhẹ gần bằng gạch đất nung hoặc nhẹ hơn sẽ giảm thiểu tối đa cho hiện tượng nứt tường loại này.
Một phát hiện thú vị về tỉ trọng của gạch xi mang cốt liệu trên thị trường, gạch cho tường xây 10 :
1- Gạch block 90x190x390, nặng 9kg/viên,
1m3 gồm có 150 viên nặng 9x150=1350kg.
2- Gạch Ống 4 lổ xi măng cốt liệu 80x80x180 , công nghệ ép rung, nặng 1.8-2kg/viên,
1m3 gồm có 868 viên nặng 1.8 x868=1562kg.

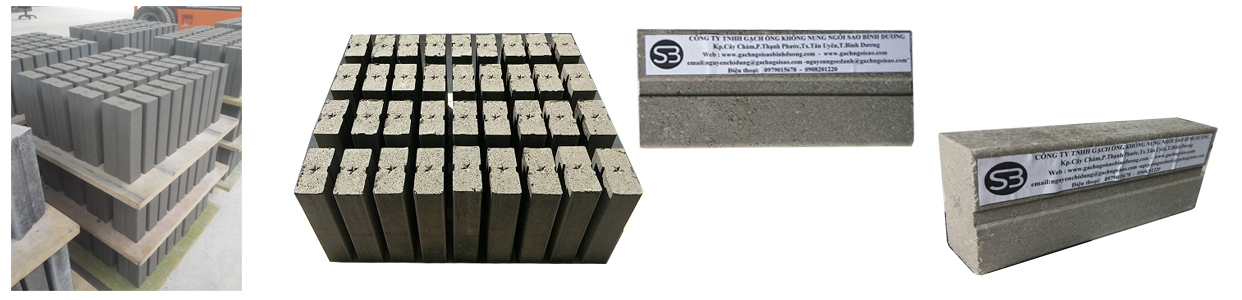

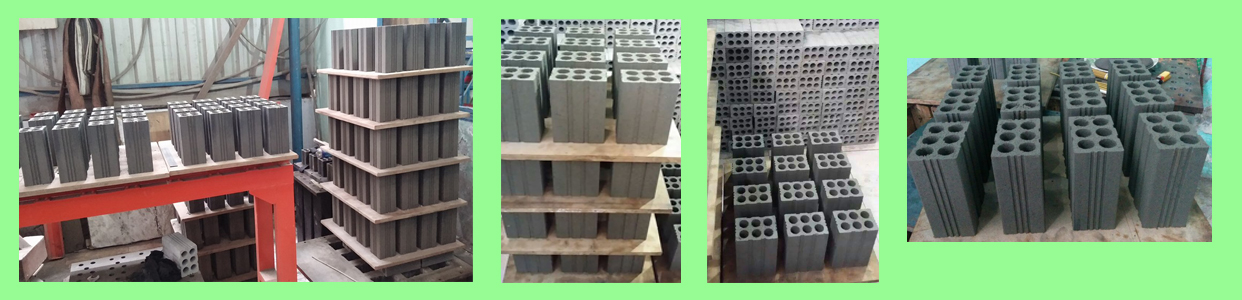

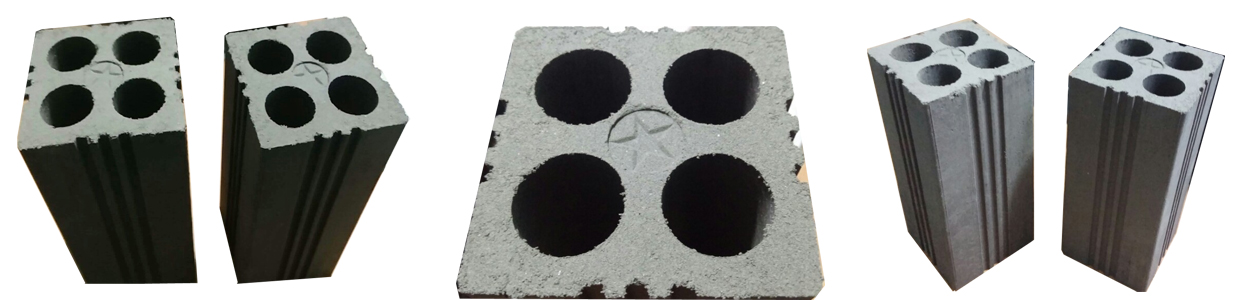

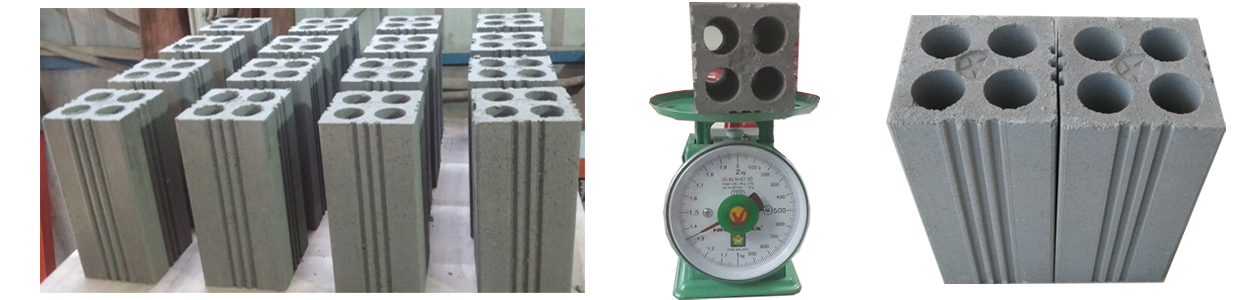

3- Gạch Ống 4 lổ xi măng cốt liệu 80x80x180 , công nghệ ép tĩnh, nặng 1.35-1.4kg/viên,
1m3 gồm có 868 viên nặng 1.35 x868=1172kg.

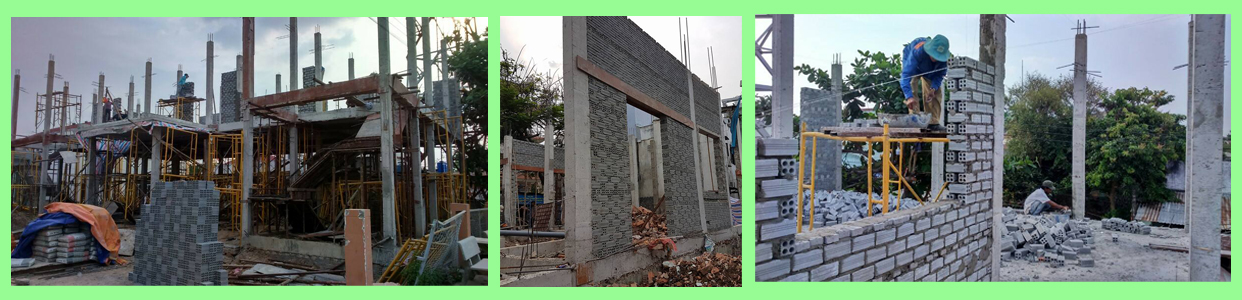

Như vậy gạch ống 4 lổ xi mang cốt liệu công nghệ ép rung là nặng nhất .Gạch ống 4 lổ xi măng cốt liệu công nghệ ép tĩnh là nhẹ nhất phù hợp cho việc thay thế gạch nung truyền thống, xây không bị nức tường do lún móng , võng đà đỡ .
